Servozosilňovač a servopohon: Pochopenie kľúčových rozdielov - Správy

Keďže priemyselná automatizácia, CNC obrábanie, robotická montáž a zariadenia na tvarovanie valcovaním sledujú vyššiu presnosť riadenia pohybu, mnohí systémoví integrátori a výrobcovia strojov si často zamieňajú dva základné komponenty riadenia pohybu: servozosilňovače a servopohony. Tieto dva pojmy sa v inžinierskej komunikácii často zamieňajú, no nesú jasné funkčné, štrukturálne a historické rozdiely, ktoré priamo ovplyvňujú výber zariadení, prispôsobenie systému a dlhodobú-stabilitu prevádzky.Zhejiang Tonghang E-Drive Technology Co., Ltd.je profesionálny výrobca plne{0}}digitálnych servopohybov s nezávislým výskumom a vývojom hardvéru na zosilnenie výkonu serv a úplných algoritmov riadenia pohonu. Tento článok sa zaoberá pôvodom, základnými funkčnými rozdielmi, štrukturálnym zložením, použiteľnými scenármi a výberovými kritériami servozosilňovačov a servopohonov, čo pomáha inžinierom automatizácie robiť presné rozhodnutia o zhode komponentov pre projekty priemyselných zariadení.

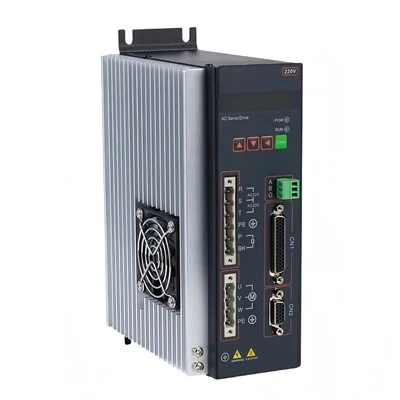

Servo Drive

Pojem servozosilňovač sa objavil o desaťročia skôr ako servopohon, pochádzajúci zo skorých analógových systémov riadenia pohybu z polovice-20. storočia. Prvé analógové servozosilňovače vykonávali iba jedno výkonové zosilnenie: prijímali slabé nízkonapäťové signály krútiaceho momentu a otáčok z horných ovládačov a zosilňovali ich na vysoký-prúd na pohon servomotorov, len s jednoduchou spätnou väzbou v uzavretej slučke prúdu a bez možnosti nezávislého výpočtu polohy.

S popularizáciou plne digitálnych DSP čipov koncom 90-tych rokov výrobcovia integrovali nezávislú rýchlostnú slučku, prevádzkovú logiku polohovej slučky, zbernicovú komunikáciu a automatickú identifikáciu parametrov do hardvéru na zosilnenie výkonu. Toto inovované všetko-v-zariadení bolo v tomto odvetví oficiálne pomenované servopohon.

V modernej priemyselnej terminológii:

Servozosilňovač vo všeobecnosti označuje jedinú výkonovú zosilňovaciu jednotku vo vnútri kompletného servopohonu alebo jednoduché analógové moduly výkonového zosilňovača bez nezávislej polohy uzavretej-slučky;

Servopohon predstavuje kompletnú{0}}v{1}}jednotnú digitálnu riadiacu jednotku pohybu, ktorá integruje zosilnenie výkonu, viac-slučkovú-slučkovú prevádzku, zbernicovú komunikáciu a inteligentné pomocné funkcie. V každodennej priemyselnej komunikácii mnohí inžinieri tiež zo zvyku spoločne nazývajú servopohony „servozosilňovačmi“, čo vedie k rozsiahlemu koncepčnému zmätku.

👉 Vo viac{0}}osových spojovacích systémoch, ktoré sa spoliehajú na analógové servozosilňovače, oneskorenie rámca CAN, ktoré prekračuje vopred{1}}prahovú hodnotu cyklu, ľahko vedie k desynchronizácii osí a silnému kolísaniu krútiaceho momentu počas nepretržitej výrobnej prevádzky.

01 Základná definícia a hlavná logika práce

Servozosilňovač

Jeho jedinou hlavnou úlohou je zosilnenie výkonového signálu. Nemôže nezávisle generovať trajektórie pohybu ani dokončiť výpočet polohy v uzavretom{1}cykle. Musí sa spoliehať na horný nezávislý ovládač pohybu na výstup úplných príkazov polohy a rýchlosti a potom zosilniť signál na hnací prúd pre servomotor. Spúšťa iba najvnútornejšiu prúdovú uzavretú slučku v systéme riadenia s tromi-slučkami.

Servo pohon

Kompletná nezávislá jednotka riadenia pohybu, ktorá obsahuje úplnú troj{0}}slučkovú prevádzkovú logiku (prúdová slučka, rýchlostná slučka, polohová slučka). Môže priamo prijímať impulzné, analógové alebo EtherCAT/Profinet pokyny o polohe zbernice z PLC alebo hostiteľského počítača, nezávisle dokončiť plánovanie trajektórie, výpočet uzavretej-slučky a výstup zosilnenia výkonu bez ďalších pomocných zosilňovacích modulov. Integruje funkčný rozsah servozosilňovača a pridáva možnosť nezávislého riadenia pohybu.

02 Zloženie interného hardvéru a riadiacej slučky

Servozosilňovač

Vnútorná štruktúra je zjednodušená, pozostáva hlavne z výkonových spínacích elektrónok, obvodov vzorkovania prúdu a jednoduchých modulov na spracovanie spätnej väzby. Zachová sa len aktuálna prevádzková jednotka s uzavretým{1}}cyklom; algoritmy rýchlostnej slučky a polohovej slučky musia byť znášané externými hornými ovládačmi. Analógové servozosilňovače dokonca využívajú manuálne nastavenie potenciometra bez funkcie digitálneho ukladania parametrov.

Servo pohon

Vybavený kompletným hlavným riadiacim čipom DSP, obvodom na spracovanie signálu kódovača, nezávislou aritmetickou jednotkou rýchlostnej/polohovej slučky, modulom zosilnenia výkonu a pamäťovým čipom. Všetky tri systémy s uzavretou slučkou fungujú v rámci jedného zariadenia a podporujú automatickú identifikáciu parametrov motora, rozpoznávanie zotrvačnosti záťaže a algoritmy na potláčanie vibrácií, s plne digitálnym ukladaním parametrov a funkciami ladenia jedným-kliknutím.

03 Režimy ovládania a kapacita externej komunikácie

Servozosilňovač

Podporuje obmedzené jednotlivé režimy riadenia, väčšinou analógový vstup signálu krútiaceho momentu/otáčky, takmer bez komunikačnej funkcie priemyselnej zbernice. Prenos signálu sa spolieha hlavne na analógové vedenie, ktoré je náchylné na elektromagnetické rušenie a nie je možné realizovať viacosové synchrónne prepojenie.

Servo pohon

Podporuje všetky tri hlavné režimy riadenia: polohu, rýchlosť a krútiaci moment, voľne prepínateľné pomocou parametrov. Kompatibilné s viacerými bežnými priemyselnými komunikačnými protokolmi vrátane EtherCAT, CANopen, Profinet a signálov smeru impulzov. Podporuje viac-osové synchrónne elektronické prevody, elektronickú vačku a distribuované zbernicové prepojenie, dokonale prispôsobené automatizovaným výrobným linkám, CNC obrábacím strojom a robotickým zariadeniam.

04 Ladenie, ochrana a pomocné funkcie

Servozosilňovač

Iba základná hardvérová ochrana proti nadprúdu, prepätiu a prehriatiu; žiadna funkcia digitálneho záznamu porúch. Ladenie sa spolieha na manuálne nastavenie analógového potenciometra bez ladiaceho softvéru horného počítača, ktorý nie je schopný zaznamenávať prevádzkové údaje alebo analyzovať priebehy porúch.

Servo pohon

Komplexný viacvrstvový bezpečnostný ochranný systém pokrývajúci poruchu kódovača, zablokovanie preťaženia, stratu fázy, regeneračné prepätie a ochranu proti mäkkému rozbehu. Vybavený profesionálnym počítačovým softvérom na ladenie, ktorý podporuje-monitorovanie kriviek v reálnom čase, ukladanie chybových kódov, zálohovanie a obnovenie parametra{3}}na jedno kliknutie, vzdialenú diagnostiku online a automatické filtrovanie na potlačenie vibrácií, čím sa výrazne znižujú ťažkosti pri ladení zariadenia po-predaji.

Hodnotiaca dimenzia	Servozosilňovač	Plne digitálny servopohon (Tonghang Standard Series)
Hlavná funkcia	Len jedno zosilnenie výkonového signálu	Integrované zosilnenie výkonu + tri-slučkové ovládanie pohybu
Rozsah riadiacej slučky	Iba prúdová uzavretá slučka	Nezávislé prúd / rýchlosť / poloha tri uzavreté slučky
Nezávislé plánovanie pohybu	Nie je podporované, závisí od externého ovládača pohybu	Plne podporovaná nezávislá trajektória
Priemyselná zbernicová komunikácia	Takmer nepodporované, iba analógový signál	Kompatibilné s EtherCAT / CANopen / Profinet / impulzom
Automatické ladenie a potlačenie vibrácií	Žiadna funkcia digitálneho automatického ladenia	Jedno{0}}kliknutie na identifikáciu zotrvačnosti, viacstupňové filtrovanie vibrácií-
Diagnostika porúch a záznam údajov	Iba jednoduchá hardvérová ochrana, žiadne ukladanie dát	Úplné ukladanie chybových kódov, monitorovanie kriviek-v reálnom čase
Typické prispôsobenie zariadenia	Jednoduché jedno{0}}rýchlostné prenosové zariadenie, analógové testovacie platformy	CNC, roboty, valcovacie stroje, automatizácia balenia, polovodičové zariadenia
Dlhodobá-stabilita systému	Náchylné na rušenie analógového signálu	Digitálny dizajn proti-rušeniu, stabilná viac{1}}osová synchrónna prevádzka

Staré testovacie platformy analógovej transformácie, ktoré si zachovávajú pôvodné horné ovládače pohybu;
Nízko{0}}žiadané jedno{1}}rýchlostné prevodové zariadenie s požiadavkami na pevný výstupný krútiaci moment;
Vlastné vysokovýkonné lineárne zosilňovacie moduly pre laboratórne presné testovacie prístroje;
Špeciálne prispôsobené vybavenie, ktoré oddeľuje výpočet pohybu a hardvér na zosilnenie výkonu.

CNC obrábacie stroje, výrobné linky na valcovanie kovov za studena, zariadenia na rezanie laserom vyžadujúce vysoko{0}}presné polohovanie;

automatizované baliace linky, textilné stroje a logistické triediace zariadenia vyžadujúce viac{0}}osové synchrónne prepojenie;

Kolaboratívne roboty, manipulačné manipulátory a automatizované montážne stanice;

Zariadenia na testovanie polovodičov, presné lekárske prístroje a stroje na elektronické spracovanie 3C;

Nové štandardizované automatizačné zariadenie, ktoré sleduje pohodlné ladenie a stabilnú zbernicovú komunikáciu.

1.Potvrďte, či váš systém potrebuje nezávislé ovládanie polohy v uzavretej-slučke: Ak zariadenie vyžaduje presné polohovanie s pevnou-dĺžkou, synchrónne viacosové prepojenie- alebo komplexné plánovanie trajektórie, vyberte plne digitálny servopohon; ak je potrebný iba jednoduchý výstup krútiaceho momentu a otáčok a vyhradený ovládač pohybu je vybavený samostatne, možno použiť servozosilňovač.

2. Vyhodnoťte-zapojenie na mieste a dopyt proti-rušeniu: Výrobné dielne so zložitým elektromagnetickým prostredím by mali uprednostňovať digitálne servopohony so zbernicovou komunikáciou, aby sa predišlo kolísaniu analógového signálu a rušeniu.

3. Zvážte-náklady na ladenie a údržbu po predaji: Servopohony podporujú automatické ladenie-na jedno kliknutie a diagnostiku porúch na diaľku, čím sa výrazne skracuje čas uvedenia zariadenia do prevádzky pre výrobcov strojov na hromadnú výrobu.

4. Prispôsobte výkon a špecifikácie spätnej väzby motora: Potvrďte typ snímača servomotora (inkrementálny / absolútny), menovitý prúd a rozsah výkonu a vyberte zodpovedajúci hardvér zosilnenia podľa požiadavky na špičkový krútiaci moment zaťaženia.

Zhejiang Tonghang E-Drive Technology Co., Ltd., prevádzkujúca oficiálnu webovú stránku thservodrive.com, je domácim-výskumným a výrobným podnikom v oblasti výskumu a vývoja digitálnych serv, ktorý integruje nezávislý vývoj algoritmov, návrh výkonového hardvéru a globálny technický popredajný-servis. Kompletná séria T3A, T3L spoločnosti integruje dvojité výhody stabilného zosilnenia výkonu a úplného riadenia pohybu, pričom pokrýva funkčný rozsah tradičných servozosilňovačov aj plne digitálnych servopohonov.

Kompletné pokrytie výkonového rozsahu od 200W do 7,5kW s podporou servomotorov PMSM s inkrementálnymi a absolútnymi kódovačmi;
10 kHz vysoko-pásmová prúdová slučka, ultra-nízke zvlnenie krútiaceho momentu, ekvivalentné vysoko presnému výstupnému výkonu lineárneho servozosilňovača-;
Úplná troj{0}}slučková nezávislá prevádzka, kompatibilná s vysokorýchlostnou priemyselnou zbernicou EtherCAT-, podporujúca viac-osové synchrónne prepojenie pre valcovanie, balenie a CNC zariadenia;
Celý-dizajn digitálneho obvodu proti{1}}rušeniu, bohato zabudované-filtre na potlačenie vibrácií a funkcia automatickej identifikácie zotrvačnosti záťaže, ktorá znižuje prah ladenia stroja;
Komplexný viacrozmerný{0}}systém bezpečnostnej ochrany, ktorý spája profesionálny softvér na ladenie horných počítačov s-monitorovaním kriviek v reálnom čase a funkciami diaľkovej diagnostiky;
Podporuje prispôsobený vývoj OEM/ODM špeciálnych modulov servozosilňovačov a servopohonov typu všetko v{0}}v{1} jednom pre jedinečné priemyselné vybavenie s kompletnou medzinárodnou exportnou certifikáciou CE, ISO.

Produkty na riadenie servopohybu Tonghang sú široko dodávané výrobcom strojov na valcovanie, CNC spracovateľským závodom, podnikom s automatizovaným baliacim zariadením a integrátorom robotických systémov na celom svete, poskytujú -jednorazové schémy prispôsobenia, ktoré integrujú schopnosť zosilnenia výkonu servozosilňovačov a nezávislý výkon riadenia pohybu servopohonov.

Q1: Môžu byť servozosilňovače a servopohony priamo zameniteľné?

Odpoveď: Nie je priamo zameniteľné. Jednoduchým servozosilňovačom chýba funkcia nezávislej polohovej slučky. Ak nahradíte servopohon jedným servozosilňovačom, musíte dodatočne nakonfigurovať externý ovládač pohybu na dokončenie výpočtu príkazu polohy, inak zariadenie nedokáže realizovať funkcie polohovania s pevnou -dĺžkou a viac{3}} osí synchronizácie.

Otázka 2: Prečo mnohí obchodníci v každodennej predajnej komunikácii nazývajú servopohony servozosilňovačmi?

Odpoveď: Ide o zvyčajné pomenovanie v priemysle, ktoré vzniklo na základe historického vývoja. Základný hardvér vo vnútri servopohonu obsahuje napájaciu jednotku servozosilňovača, takže mnohí inžinieri súhrnne označujú servopohony v skratke ako servozosilňovače, ale ich úplný funkčný rozsah ďaleko presahuje jediný nezávislý zosilňovací modul.

Q3: Aké komunikačné rozhrania podporujú plne digitálne servopohony Tonghang?

Odpoveď: Servopohony série Tonghang T3 podporujú pulzný/smerový analógový vstup, ako aj bežné priemyselné ethernetové zbernice vrátane EtherCAT, CANopen a Modbus. Dokáže realizovať vysokorýchlostné-rýchlosť{3}}viacosového synchronizačného prepojenia v reálnom čase- pre zariadenia automatizovanej výrobnej linky.

Q4: Poskytuje Tonghang samostatné prispôsobené moduly servozosilňovača bez funkcií polohovej slučky?

A: Áno. Spoločnosť podporuje prispôsobený vývoj nezávislých modulov výkonového servozosilňovača pre laboratórne prístroje a špeciálne analógové transformačné zariadenia, pričom zachovávajú iba súčasné zosilňovacie funkcie v uzavretej{1}}slučke a odstraňujú nadbytočné prevádzkové moduly polohovej slučky podľa technických požiadaviek zákazníka.

Výrobcom automatizačných zariadení, továrňam CNC a systémovým integrátorom, ktorí sú zmätení ohľadom výberu servozosilňovača a servopohonu, poskytuje spoločnosť Tonghang bezplatnú konzultáciu{0}}za{1}}na porovnávanie technických parametrov. Pred odoslaním formálnych ponúk na obstarávanie zariadení môžu zákazníci poskytnúť nasledujúce technické informácie o stroji na presné vyhodnotenie schémy:

☑ Menovitý výkon servomotora, menovitý prúd a typ snímača
☑ Požiadavka na pohyb zariadenia: polohovanie s pevnou -dĺžkou / regulácia rýchlosti konštantného krútiaceho momentu / viac-osové synchrónne prepojenie
☑ Požadovaný komunikačný protokol (EtherCAT / pulzný / analógový signál)
☑ Skutočný maximálny krútiaci moment zaťaženia a pracovné podmienky nepretržitej prevádzky

☑ Veľkosť inštalačného priestoru skrinky a{0}}elektromagnetické prostredie na mieste

Po získaní vašich technických parametrov profesionálni inžinieri riadenia pohybu Tonghang vyhodnotia zhodu modulov servozosilňovača alebo integrovaných servopohonov, vypočítajú výkonovú rezervu a bezplatne odporučia cenovo najvýhodnejšiu-konfiguráciu hardvéru na riadenie pohybu. Či už potrebujete servopohony so štandardnou hromadnou{2}}výrobou alebo prispôsobené nezávislé výkonové moduly servozosilňovačov, náš tím výskumu a vývoja vám môže poskytnúť prispôsobený vývoj hardvéru a správy o hodnotení uskutočniteľnosti inžinierstva.
